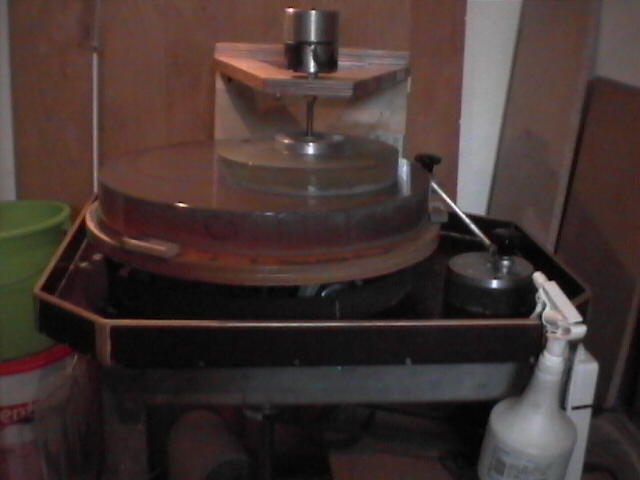

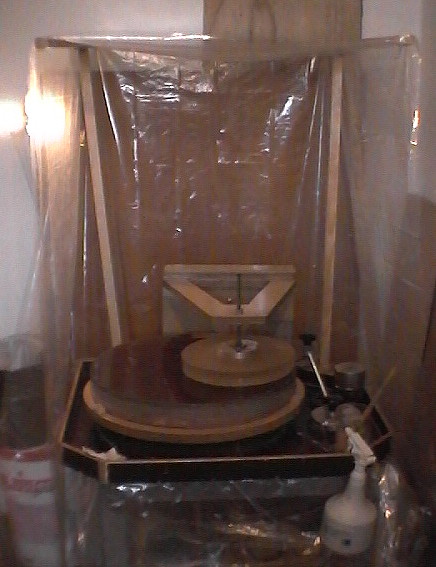

So sieht
das überarbeitete Modell aus. Geblieben sind die Tragräder. Der
Teller ist etwas nach links versetzt, damit rechts etwas Platz für
den Exzenter ist. Neu ist die Schmutzwanne die jetzt unter dem Drehteller
sitzt. Die verhindert daß der Brei aus Glas, Carbo und Wasser direkt
in den Lagern und dem Motor landet.

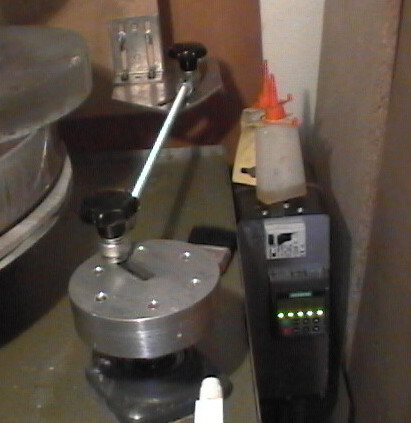

Der
Exzenter wird unter dem Tisch über einen Keilriemen angetrieben. Dabei
habe ich eine Stufenscheibe in die Exzenterwelle gesetzt, dadurch kann
ich für die Exzenterbewegung unterschiedliche Geschwindigkeiten wählen.
Der vordere Handgriff gestattet es die Amplitude der Exzenterbewegung stufenlos
zu wählen Eine gleichartige Verbindung zum Oberarm über ein stufenlos
verstellbares Drehgelenk gestattet die Position des Tools frei zu
wählen.

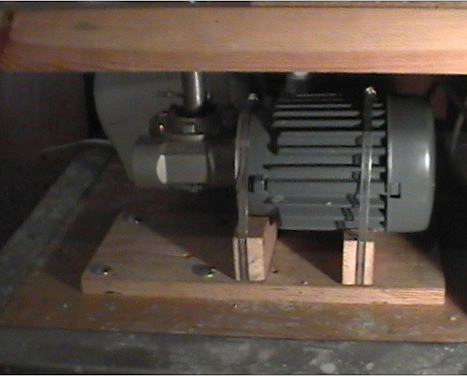

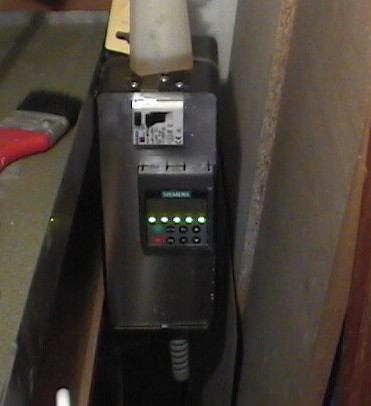

Das ist
der neue Antriebsmotor, ein Drehstrommotor mit 0,37 kW Leistung. Die Welle
wird über ein Schneckengetriebe von i = 37 angetrieben.
